MustafaUmutSarac Benim şahsen Covid sebebiyle tüm malzemelerimi bırakıp kaçmam gerektiğinden hem malzeme, hem de bulunduğum yer açısından yapmam veya denemem mümkün değil ama şahsen şu kısım çok ilgimi çekti.

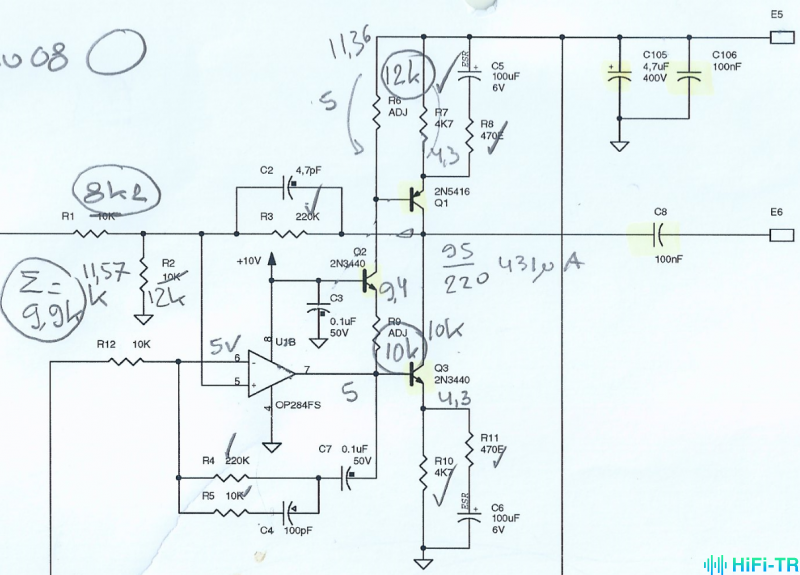

Farklı bir dizayn olmuş. Normalde hoparlör amfilerinde ilk bir differential amplifier stage koyup sonra Class AB’lerle yükseltirler. Bu bir seviye daha minimalist. OPAMP kullanılmış. Klasik bir Class AB dizaynında Class AB’nin transistorlarının base’ine 0.6V sağlanması gerekir. Bunu genelde diyotlarla yaparlar. Bu dizaynda bunu yapması için başka bir transistor kullanılmış. Güç kaynağı sağlam olduktan sonra akıllıca bir çözüm. Güç kaynağının SMPS gibi sesli değil eski tip trafo olması ve onun üstünden de bir ton filtering yapılması lazım. Yoksa %100 cızırtı duyarsınız. Bu planlarda belirtilmemiş doğal olarak. Yaptıracak olursanız bence kesinlikle aklınızda bulunmalı.
220K / 10K + 1 = 23, 23 * 0.707 = 16.2 V. Ama OPAMP’a sağlanan 10V. Yani +-5 diye limitlenecektir çıkış voltajı.
8 Ohm’luk bir speaker varsayarsak 12W gibi bir çıkışı var sanırsam.
Bunu yaptırmaktansa bu seviyede başka bir amfi de bulabilirsiniz. Devre çok akıllıca dizayn edilmiş ama bu seviyede Class AB hoparlör amfileri $500 altına bolca var sanırsam.
